一、產品概述

“HY-31D型中央空調空氣處理實訓裝置”是從實訓教學需求的角度出發，以工程化的設計理念完整地實現了全空氣中央空調調節系統的工作過程。

二、系統特點

1. 工程化概念強——實訓裝置的整套控制系統大部分采用工業現場實際應用的部件。

2. 技術先進——控制系統部分應用了代表當今中央空調控制系統技術潮流的總線技術，它充分考慮了系統的可擴展性和與樓宇其他子系統的兼容性。

3. 開放性好——整套實訓裝置采用透明化、開放式設計，實訓者能夠直觀清晰地了解整個裝置的工作過程，系統控制部分源代碼完全開放，實訓者可自行添加或修改，進行創新性、設計性實訓。

三、技術參數

1. 輸入電源：三相四線～380V±10%  50Hz。

2. 環境溫度：+4℃～+45℃。

3. 裝置容量：＜5kVA。

4. 實訓對象：＞220cm×60cm×180cm，控制柜700mm×600mm×1800mm。

5. 安全保護：具有漏電自動保護裝置。

四、系統組成

中央空調系統是由實驗臺、制冷機組、制熱系統、加濕裝置、空調箱（風道）、冷凍水系統、測量儀表（包括溫濕度傳感器及風速傳感器）、電氣控制系統、模擬熱源等組成。使用不銹鋼和有機玻璃材料防止設備生銹和老化。設備配有真實的恒溫供暖、恒溫冷氣系統，直觀生動地把工業實際應用展現出來，簡潔明了。采用帶標準通訊接口的控制器，保證了中央空調系統與樓宇系列其他子系統及管理層的無逢集成。對象系統集成了四個部分的內容：

1. 實驗臺

不銹鋼底架、風道和模擬房間為鐵質雙層亞光密紋噴塑結構，有機玻璃封板，將尺寸縮到最小，配不銹鋼臺架和玻璃側擋板。（為了便于搬運整體分三部分，控制柜、風道模擬箱、不銹鋼底架）

2. 壓縮機

采用全封閉轉子式1.5P壓縮機，正常工作溫度僅為0℃，安全可靠，結構緊湊，噪音低，密封性好，制冷劑為R22。

3. 噴淋式冷卻塔

該設備的冷凝方式采用逆流式冷卻塔，吸風機裝在塔的頂部；冷卻塔采用吸風式強迫通風，塔內填有填充物，以提高冷卻效果；從冷凝器出來的溫水由冷卻水泵送入塔頂后，由布水器的噴嘴旋轉向下噴淋。

4. 冷凝器

制冷系統采用翅片式冷凝器，冷凝器組浸入水中，制劑在管內冷凝，水在水泵的作用下在水箱內流動。

5. 蒸發器

采用透明水箱式，易于觀察，一目了然，翅片式冷凝器式蒸發器組浸入水中，制劑在管內蒸發，水在水泵的作用上在水箱內流動，以增強制冷效果。

6. 冷凍、冷凝循環系統

冷凍、冷凝循環系統采用變頻控制，動力源為變頻器驅動離心泵；

冷凍泵、冷凝泵：0.37KW/380V；

變頻器：三菱FR-D740 0.4KW。

7. 加濕裝置

采用1.6升PTC加濕氣、蒸汽軟管和蒸汽噴頭組成；

額定功率：100W；

蒸汽噴管（φ10）。

8. 測量儀表

有4組溫濕度傳感器、三組風速傳感器、二氧化碳濃度傳感器和一組流量傳感器及顯示儀表組成。

8.1 溫濕度傳感器

安裝方式：管道式；

溫度測量范圍：-20℃～+60℃；

測量誤差：±0.5℃；

濕度測量范圍：0～100%；

測量誤差：± 3%；

探頭工作溫度-40℃～+120℃。

8.2 風速傳感器

安裝方式：管道式；

測量范圍：0～10m/s、0～15m/s、0～20m/s；

探頭長度200mm；

探頭工作溫度-25℃～+50℃。

8.3 渦輪流量變送器

測量范圍：0.2～1.2m3/h；

壓力：6.3Mpa。

8.4 二氧化碳濃度傳感器

測量范圍：2000ppm/5000 ppm；

溫度范圍：-40℃-80℃；

CO2精度：±40ppm（25℃）。

8.5 壓差變送器

測量介質：氣體、液體、蒸汽；

測量范圍：0-500pa；

壓力等級：1.0級。

9. 電氣控制系統

電氣控制由手動控制，如加熱器的電源、送風機電源、制冷/制熱的啟動等，并帶有相應的指示。

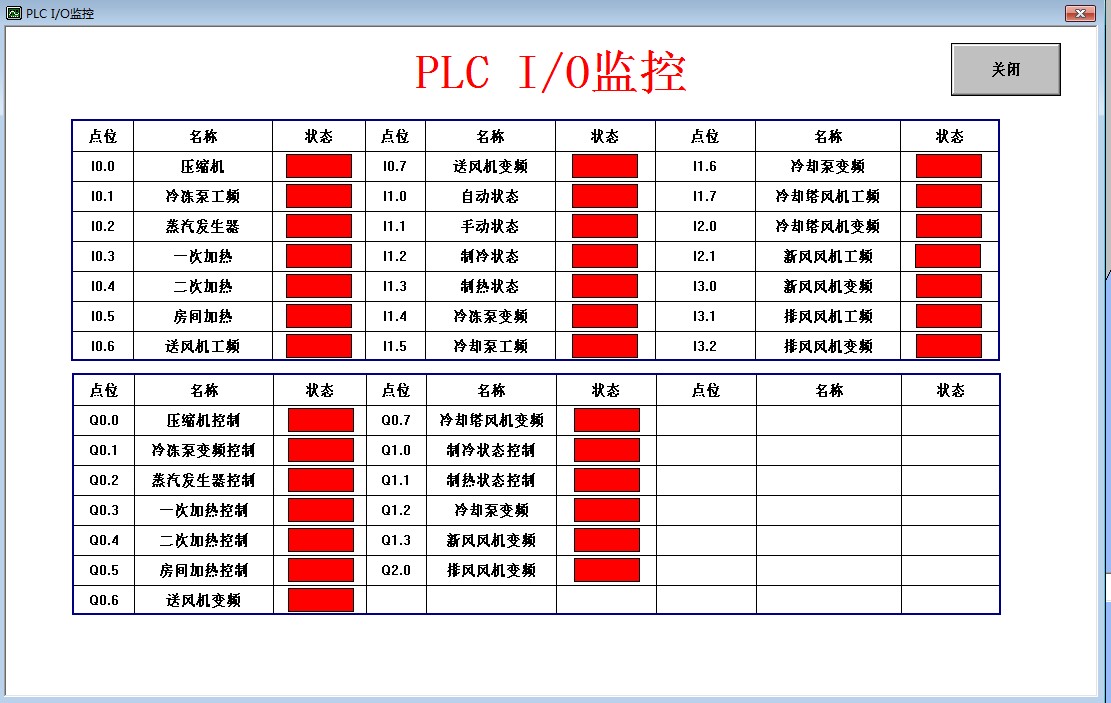

10. PLC控制模塊

采用西門子S7-200SMART CPU SR30 1臺，12路數字量輸出，18路數字量輸入，EMDR16 8路輸入8路輸出，EM AR04  4路模擬量輸入PT100輸入，EM AM06  4路模擬量輸入/2路模擬量輸出，EMAQ04 4路模擬量輸出，EMAM03 2路模擬量輸入/1路模擬量輸出。

11. 觸摸屏

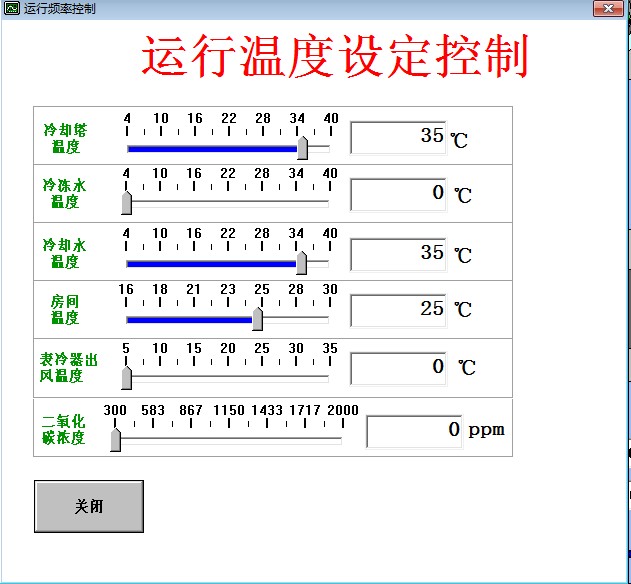

采用7寸真色彩TPC7062觸摸屏，包含主控窗口、溫度顯示窗口、溫度實時曲線圖、系統設置窗口等。

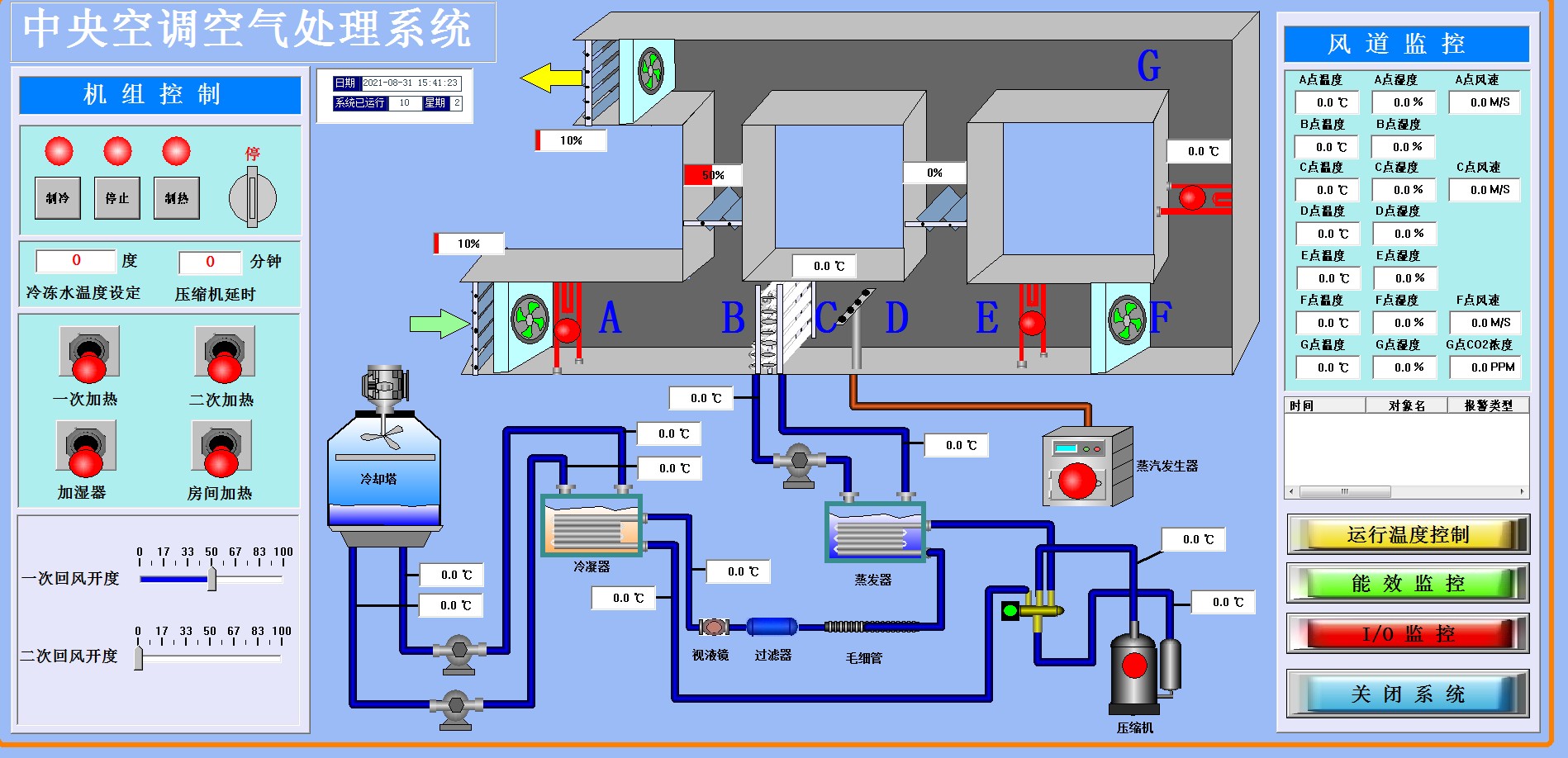

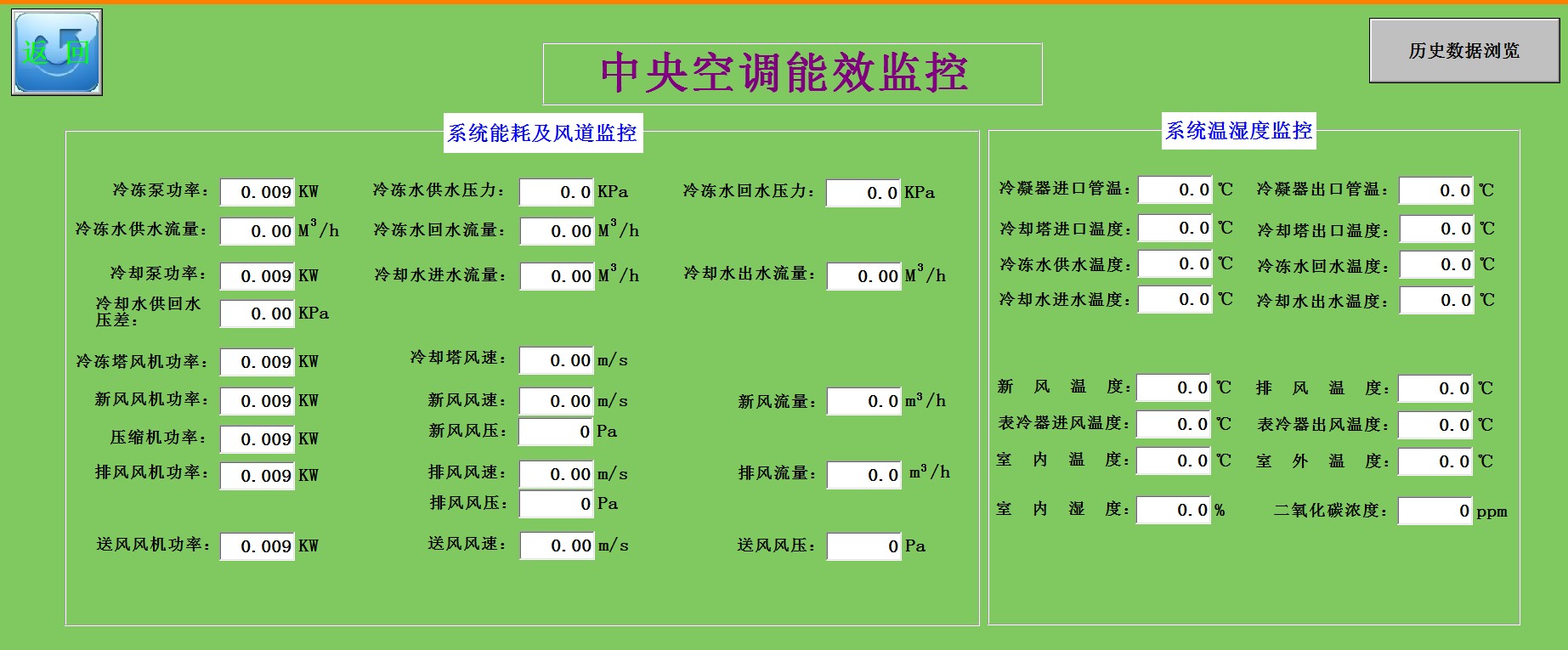

12. 組態監控軟件

13. 空氣處理系統

風機安裝臺：采用不銹鋼制造?？刂破敛捎描F質雙層亞光密紋噴塑結構框架，鋁質面板。

14. 風機動力變速部分：采用變頻器控制電機的運轉速度，從而使風機有不同的運轉速度。

15. 數據自動采集及處理系統：利用計算機的數據采集、處理、輸出以及報表的打印等功能。

16. 風管系統：采用鐵質亞光密紋噴塑結構組合而成，造型美觀。

17. 主控計算機：I5-8400 8G 1T 2G獨顯，DVDRW，23英寸液晶彩顯。

*18.中央空調設備三維實訓仿真軟件（正版軟件、招標現場需提供版權證書核查與軟件演示）

軟件采用3D交互技術設計,集成四大功能“模擬運行”、“設備維修技能”、“工具使用”、“仿真考核”，

1）任務菜單功能：

“新手上路”：新手上路是針對第一次使用軟件的人員，可以通過該功能按照文字語音的向導一步一步對該軟件的操作進行熟悉。

“實驗守則”：實驗守則中包含文字語音顯示功能，對該軟件中的具體設備的操作進行文字提醒，讓用戶養成正確操作儀器的習慣。

“實驗教學”：實驗教學中包含：中央空調模擬運行、設備維修技能、設備介紹；

2）考試切換

完成系統中央空調模擬運行、設備維修技能等操作考核，考核分階段考核采用小怪獸吃水果的過場動畫趣味性考核，考試結果自動生成文件；

3）觀察模式切換

該功能可以在焦點模式和漫游模式下進行切換

4）最佳視角

最佳視角是針對“練”和“考”中鏡頭會自動移動到最佳的視角；

5）中央空調故障模擬考核分兩種狀態制冷狀態、制熱狀態。共設置32個故障點故障按順序出題，分練習模式和考核模式，練習模式隨意點題目不記分?？己四Ｊ矫款}只能答題2次，并記錄答對題目算出考核分數。

六、實訓項目

1. 封閉式系統冬季運行工況；

2. 封閉式系統夏季運行工況；

3. 直流式系統冬季運行工況；

4. 直流式系統夏季運行工況；

5. 一次回風系統冬季運行工況；

6. 一次回風系統夏季運行工況；

7. 二次回風系統冬季運行工況；

8. 二次回風系統夏季運行工況。

9. 故障診斷實驗(可模擬的故障類型)：

（1）制冷劑泄漏；

（2）冷劑過多；

（3）蒸發器水量不足；

（4）冷凝器水量不足；

（5）溫濕度傳感器、風速傳感器、渦輪流量變送器、壓差變送器等故障。
